Calculul de locuințe pentru subwoofer-ului constă în pași
- Parametri căutare dinamica necesară
- Determinarea dinamicii de înregistrare
- Calcularea volumului corpului și mărimea portului FI
- Determinarea dimensiunii corpului
1 - Care este dinamica acestor parametri
Pentru calcularea mai precisă și corectă a tuturor TS parametri necesari (Thiel-Cmolla). ele pot fi găsite în descrierea dinamicii în manualul sau site-ul producătorului, pot încerca, de asemenea, pentru a căuta pe alte site-uri sau forumuri.
Pentru calcul simplu, avem nevoie de cel puțin 3 parametri dinamici, așa cum sunt numite „Opțiuni Til - SMOLLA trei hărți acustice“
Fs - frecvența de auto-rezonanță
Qts - dinamică completă a factorului de calitate la frecvența de rezonanță (Fs)
Vas - volumul echivalent.
Când ne-am identificat-le sau găsit, atunci vom trece mai departe!
Mai multe informații despre toți parametrii ==> AICI
2 - Cum de a alege tipul de locuință
Pentru fiecare subwoofer-ul este necesar pentru a selecta un tip de locuințe pe baza parametrilor structurali, mecanice și electrice!
Prezența sau absența volumului închis al aerului pe o parte a difuzorului Wags, în esență, sunetul unui anumit difuzor. Unele dintre dinamica caracteristicilor sunt mai potrivite pentru carcasă închisă, cealaltă pentru FI.
Qts> 1,2 l se îndreaptă spre cutiile deschise, optim 2.4
QTS <0.8-1.0 - головки для закрытых ящиков, оптимально 0,7
QTS<0.6 - для фазоинверторов, оптимум - 0,39
QTS<0.4 - для рупоров
Este înțelept pentru a sorta capete care nu sunt pe bună calitate și cel mai mare Fs / Qts.
Fs / Qts> 30 (?) De ecran și carcasă deschisă
Fs / Qts> 40 carcasă închisă
Fs / qts> 60 Tuburi
Fs / Qts> 95 Bandpassy (rezonatoare bandpass)
Este, de asemenea, calcul aproximativ, și este mai potrivit pentru înaltă calitate și boxe scumpe
În viitor veți înțelege!
Ia-o serie de opțiuni pentru difuzoare
1) JBL GT5-12
Fs - 29.00 Hz
QTS - 0.58
Vas - 54.2 l Fs / Qts = 29/50 = 0,58 (Fs / Qts> 40 împrejmuire) Ideea este ca un vorbitor se va simti bine la Wl, dar, în principiu, este posibil și în FI
2) Alphard Magnum M12d2
Fs - 33,1 Hz
QTS - 0,55
Vas - 35 l / Fs Qts = 33,1 / 0.55 = 60 (Fs / Qts> 60 invertoare trifazate) bit nu a rezistat PHI, dar cu toate acestea, în FI decât Wl
3) Ural AS-D12.3d2
Fs - 29,5 Hz
QTS - 0,5
Vas - 59.4 litri Fs / Qts = 29,5 / 0,5 = 59 (Fs / Qts> 60 tuburi) este, de asemenea, un pic, nu a avut loc până la FI, deci nu e gălăgie universal, personal mi-a plăcut în Wl
4) Pioneer TS-W310
Fs - 41 Hz
QTS - 1,16
Vas - 37,4 l Fs / Qts = 41/35 = 1,16 (Fs / Qts> 30 cu ecran și locuințe deschis) un cuvânt FreeAir
5) Ground Zero GZRW 30 SPL
Fs - 33,0 Hz
QTS - 0,36
Vas - 52.0 l / Fs qts = 33/92 = (invertoare Fs 0,36 / Qts> 60 faze) - FI explicit
6) Alpine SWR-12D2
Fs - 27 Hz
QTS - 0,44
Vas - 46 l Fs / Qts = 27 / 0,44 = 61 (Fs / Qts> 60 Tuburi) pentru PHI este timpul, deși se poate spune, prea, larma universale
3 - Se calculează volumul incintei subwoofer
JBL GT5-12
nimic de a face =) opinia mea este mai bine pentru a face Wl
Alphard Magnum M12d2
Ural AS-D12.3d2
Ground Zero GZRW 30 SPL
Alpine SWR-12D2
La fel cum există încă un punct cu calcul pentru submarinele cu 2 bobine, cu altă conexiune, QES (Q-factor electric) se va schimba, și are un efect direct asupra Qts (factor de calitate complet), astfel încât în cazul în care producătorul are date curbe, iar calculul va fi curba!
4 - determina lungimea portului
Aici avem nevoie de datele deja cunoscute la noi:

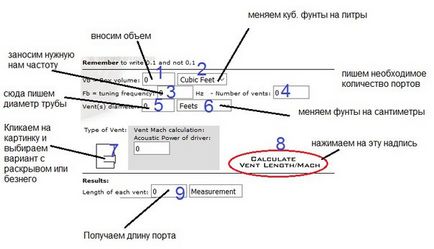

V b - volumul necesar pentru dinamica din care am calculat (selectat în fila de lângă „Liter“, adică de litri)
F b - frecvența fazika Setări port, puteți alege din cont preferințele în muzică- Setare scăzută, de exemplu, 26 - 30 Hz - l flexa (umflat cu cap, suflare ușile etc.) și vetroduy. Cu această configurație, urechile nu suferă - este moale la ureche bas! De obicei, oamenii cred că în cazul în care parul este suflare, apoi apasă pe urechi și stă acolo. Cu această configurație, despre klubnyak, electro, cu atât mai mult pop poți uita.
- Setări de la 30Hz la 35Hz sunt considerate cele mai frecvente pe casual. Acest lucru este mai mult decât un bas storcător de ureche și la fel cum există un flex corp (dar nu sunt sigur cum să 27gts exemplu), în această setare, deja Negros, dub-pas joaca perfect.
- ajustare mai versatil de klubnyak, energie electrică și altele (cu excepția pop) sunt considerate setare de la 35 la 42gts. Bass deja va marcate, respectiv flex redusă.
- Și, desigur, caseta „Sport“ pentru măsurători. Este de la 45 - 55Hz, pentru a asculta muzică pe aceste casete nu este posibil, ciocănire organismul la greață și dureri de cap! Corpul aparatul sună ca o oală. Cutii cu setarea pentru a face o măsurătoare în competiție - oamenii „caseta Battle“.
Nu este cu siguranță foarte corect mod, dar foarte ușoară, nu măsurători zamarachivatsya, grafice! Cum ar fi un mod simplu pentru oamenii obișnuiți. Voi folosi frecvența de acord, care place! Ei bine, în conformitate cu volumul optim selectat!
Numărul de aerisire s - numărul de invertoare de fază, adică 1 o conductă sau tub 2 sau 4 folosind 1 buc
Vent (e) cu diametrul - diametrul portului de bas reflex (selectați tab-ul pe de altă parte „Cantimerters“, adică centimetri)! Pentru un diametru mai precis - segmentul care leagă două puncte de pe un cerc și care trece prin centrul cercului
Cineva ar putea crede că termenul „diametru“ este cuvântul care a însemnat. că numai tubul poate fi calculat, dar nu este așa! Acesta poate fi calculat și pentru spații înguste, doar cu formula este făcută astfel încât să nu trebuie să fie considerate cuvânt îngrozitor „zona portuară“, astfel încât știind diametrul poate înțelege ce este zona și să-l utilizați pentru a calcula diferența! Voi folosi cu diametrul de 160mm, de exemplu, 16cm
În continuare.
Mai jos vom vedea o imagine cum ar fi conducte și țevi, în cazul în care faceți clic se va schimba forma țevii, și anume, putem calcula deschiderea tot ce am pus deschis
Orice altceva nu ne pasă!
Alphard Magnum M12d2
Vd - 85 l
Fb - 32 Hz
Dporta - 16cm (160mm)
Ground Zero GZRW 30 SPL
Vd - 55 l
Fb - 38 Hz
Dporta - 16cm (160mm)
Alpine SWR-12D2
Vd - 70 l
Fb - 35 Hz
Dporta - 16cm (160mm)
Alphard Magnum M12d2
Ground Zero GZRW 30 SPL
Alpine SWR-12D2
Acum avem toate informațiile pentru construcția de locuințe! Ei bine, aproape toate!
5 - Identificarea dimensiunii corpului
este acum necesar pentru construcția de locuințe adăuga până toate sumele primite, și apoi trece la construcția de locuințe pe suport de hârtie sau în program!
V = V carenă b + difuzor V (aproximativ) + portul V
V b - știm deja
V = V difuzor conic Difa Vkorziny + + Vmagnita
Port V (dacă cilindrul) = π * R ^ 2 * H
Port V (în cazul în fantă, adică un dreptunghi) = A * B * C lungime * inaltime * adancime
Alphard Magnum M12d2
V b = 85l
V = Dinamica 2.5l
Port V = 11 l
Sertar V = 85 + 11 + 2,5 = 98,5l - este dimensiunea noastră cutie interioară (din care se va construi in dimensiunile)
Ground Zero GZRW 30 SPL
V b = 55L
V = difuzor 3L
V = Port 12,5l
Sertar V = 55 + 12,5 + 3 = 70,5l
Alpine SWR-12D2
V b = 70 l
V dinamic = 3,5l
Port V = 11 l
Sertar V = 70 + 3,5 + 11 = 84,5l
Acum, folosind formula de volum putem construi locuințe!
V (volum) = A * B * C sau V = W * D * H sau V = lungime * inaltime * adancime
De asemenea, este necesar să se ia în considerare dimensiunea difuzorului, marfa, grosimea materialului, și lungimea portului pe care este instalat carcasa!
Calculul online - este simplu, dar nu mod foarte precis pentru a calcula volumul! Deoarece nu există nici un grafic de răspuns de frecvență și nu este clar cum va fi depinde de setările de volum și de port! Nu este clar la ce frecvență se va muta difuzorul este depășită, etc.
